脈動減壓器-AD系列

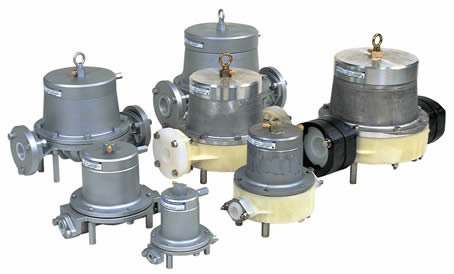

內容大圖:

YAMADA AD系列為配裝有隔膜片之DP/NDP系列專用的脈動減壓器。

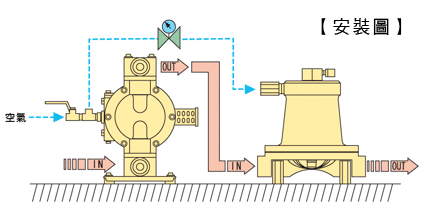

將脈動減壓氣安裝於幫浦的吐出口(見下圖),可減少幫浦運轉時產生的震動,
能有效的運用在管路的防震、過濾器的維護,以及定量裝置用液體幫浦和流量計相組合的劑量幫浦等。
因應不同生產線的各種需求,另備有豐富的原廠附件,歡迎來電或來信洽詢。

圖片
注意
1.請將脈動減壓器設置於幫浦出口1公尺內。若置於管道末端將沒有效果。
2.若在脈動減壓器的空氣供給口前,裝上與幫浦不同的減壓閥進行調整,效果將會更好。
3.脈動減壓器會因震動情況不同,空氣消耗量也會不同。
4.此產品與幫浦一樣,須定期更換隔膜片。
PS.若無背壓,脈動減壓器將無法作用。最低需0.1Pa的背壓。

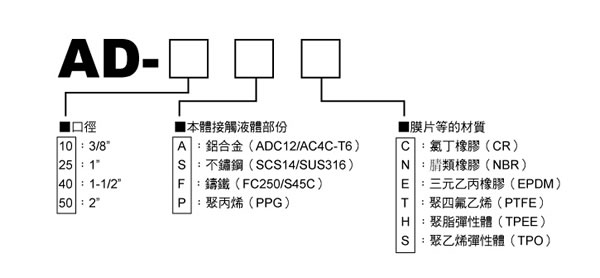

型號表示

圖片



型號AD-10系列

 型 號  AD-10
吐出口徑  3/8"(10A)
材料接口  Rc3/8
空氣接口 供給口 Rc1/4
排氣口 Rc1/8
常用空氣壓力※1 0~0.7MPa
 最高吐出壓力
(材料壓力)
0.7MPa
 重       量 AD-10A□:2.1kg
AD-10S□:3.0kg
AD-10P□:2.1kg

※1:因不同使用條件而異。

本體材質

本體
(接觸液體部份)
材質

膜片材質
C:
氯丁橡膠
(CR)

N:
腈類橡膠
(NBR)

 T:
聚四氟乙
(PTFE)

H:
聚脂彈性體
(TPEE)

S:
聚乙烯彈性體
(TPO)

A:鋁合金
(ADC12)

 AD-10AC
(851792)

 AD-10AN
(851791)

 AD-10AT
§(851756)

AD-10AH
§(851762)

S:不鏽鋼
(SCS14)

AD-10SC
(851795)

  AD-10SN
(851794)

  AD-10ST
§(851757)

AD-10SH
§(851763)

 ―

P:聚丙烯
(PPG)

AD-10PC
(854045)

 ―

  AD-10PT
§(854046)

AD-10PS
§(854047)

§:標準在庫型號

型號AD-25系列

 型 號   AD-25
吐出口徑 1"(25A)
材料接口 Rc1
空氣接口 供給口 Rc1/4
排氣口 Rc1/8
常用空氣壓力 0~0.7MPa
 最高吐出壓力
(材料壓力)
0.7MPa
 重       量 AD-25A□:5.8kg
AD-25S□:8.2kg
AD-25F□:8.2kg
AD-25P□:5.5kg

本體材質

本體
(接觸液體部份)
材質

膜片材質
C:
氯丁橡膠
(CR)

N:
腈類橡膠
(NBR)

E:
三元乙丙橡膠
(EPDM)

 T:
聚四氟乙
(PTFE)

H:
聚脂彈性體
(TPEE)

A:鋁合金
(ADC12)

AD-25AC
§(851778)

AD-25AN
(851797)

AD-25AE
(851798)

AD-25AT
§(851758)
AD-25AH
§(851760)

S:不鏽鋼
(SCS14)

AD-25SC
(851786)

AD-25SN
(851802)

  AD-25SE
(851804)

AD-25ST
§(851759)

AD-25SH
§(851761)

F:鑄鐵
(S45C)

AD-25FC
(851800)

AD-25FN
(851799)

   AD-25FE
(851801)

AD-25FT
§(851765)
AD-25FH
§(851970)

P:聚丙烯
(PPG)

AD-25PC
(851971)

 ―

   ―

AD-25PT
§(851862)
AD-25FH
§(851764)

§:標準在庫型號

型號AD-40系列

 型 號   AD-40
吐出口徑 1・1/2"(40A)
材料接口 Rc1・1/2
空氣接口 供給口 Rc1/4
排氣口 Rc1/8
常用空氣壓力 0~0.7MPa
 最高吐出壓力
(材料壓力)
0.7MPa
 重       量 AD-40A□:10.4kg
AD-40S□:15.9kg
AD-40F□:15.2kg
AD-40P□:11.2kg

本體材質

本體
(接觸液體部份)
材質

膜片材質
C:
氯丁橡膠
(CR)

N:
腈類橡膠
(NBR)

E:
三元乙丙橡膠
(EPDM)

V:氟橡膠
(FKM)

A:鋁合金
(ADC12)

AD-40AC
(852966)

AD-40AN
(852967)

AD-40AE
(852968)

AD-40AV
(852969)

S:不鏽鋼
(SCS14)

AD-40SC
(852973)

AD-40SN
(852974)

AD-40SE
(852975)

AD-40SV
(852976)

F:鑄鐵
(S45C)

AD-40FC
(852987)

AD-40FN
(852988)

AD-40FE
(852989)

AD-40FV
(852990)

P:聚丙烯
(PPG)

AD-40PC
(852980)

AD-40PN
(852981)

AD-40PE
(852982)

AD-40PV
(852983)



本體
(接觸液體部份)
材質

膜片材質

 T:
聚四氟乙
(PTFE)

H:
聚脂彈性體
(TPEE)
S:聚乙烯彈性體
(TPO)

A:鋁合金
(ADC12)

AD-40AT
(852970)
AD-40AH
(852971)
AD-40AH
(852972)

S:不鏽鋼
(SCS14)

AD-40ST
(852977)
AD-40SH
(852978)
AD-40SS
(852979)

F:鑄鐵
(S45C)

AD-40FT
(852991)
AD-40FH
(852992)
AD-40FS
(852993)

P:聚丙烯
(PPG)

AD-40PT
(852984)
AD-40PH
(851985)
AD-40PS
(852986)

型號AD-50系列

 型 號  AD-50
吐出口徑 2"(50A)
材料接口 Rc2
空氣接口 供給口 Rc1/4
排氣口 Rc1/8
常用空氣壓力 0~0.7MPa
 最高吐出壓力
(材料壓力)
0.7MPa
 重       量 AD-50A□:16.6kg
AD-50S□:25kg
AD-50F□:24kg
AD-50P□:16.2kg

本體材質

本體
(接觸液體部份)
材質

膜片材質
C:
氯丁橡膠
(CR)

N:
腈類橡膠
(NBR)

E:
三元乙丙橡膠
(EPDM)

V:氟橡膠
(FKM)

A:鋁合金
(ADC12)

AD-50AC
(852994)
AD-50AN
(852995)
AD-50AE
(852996)
AD-50AV
(852997)

S:不鏽鋼
(SCS14)

AD-50SC
(853001)
AD-50SN
(853002)
AD-50SE
(853003)
AD-50SV
(853004)

F:鑄鐵
(S45C)

AD-50FC
(853014)
AD-50FN
(853015)
AD-50FE
(853016)
AD-50FV
(853017)

P:聚丙烯
(PPG)

AD-50PC
(853008)
AD-50PN
(853009)
AD-50PE
(853010)
AD-50PV
(853011)



本體
(接觸液體部份)
材質

膜片材質

 T:
聚四氟乙
(PTFE)

H:
聚脂彈性體
(TPEE)
S:聚乙烯彈性體
(TPO)

A:鋁合金
(ADC12)

AD-50AT
(852998)
AD-50AH
(852999)
AD-50AS
(853000)

S:不鏽鋼
(SCS14)

AD-50ST
(853005)
AD-50SH
(853006)
AD-50SS
(853007)

F:鑄鐵
(S45C)

AD-50FT
(853018)
AD-50FH
(853019)
AD-50FS
(853020)

P:聚丙烯
(PPG)

AD-50PT
(852933)
AD-50PH
(853012)
AD-50PS
(853013)
