DP-F標準系列（防爆型）

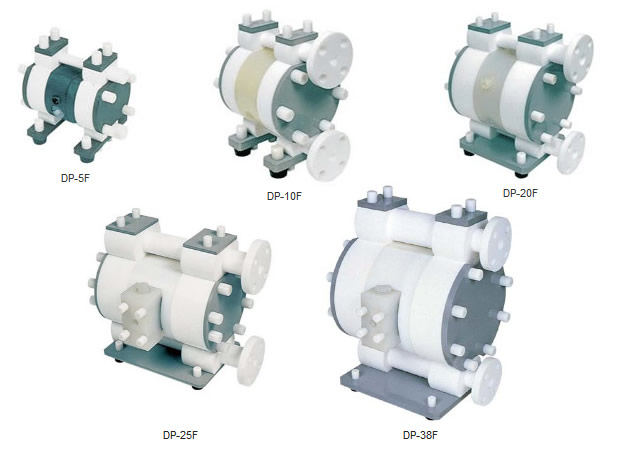

內容大圖:
YAMADA雙隔膜幫浦<F系列>是從膜片到本體的接觸液體部分皆使用聚四氟乙烯樹脂(PTFE、PFA)的幫浦。具有可輸送強酸強鹼的耐蝕特性。在空氣換向部分等本體主要部分也使用了樹脂材質(PPS、PP、HDPE)，適用於半導體產業，可免於在純淨空間內受到金屬離子的汙染，同時也可以在腐蝕性氣體的環境中使用。
產品規格
| 型號 | DP-5F※1 | DP-10F | DP-20F | DP-25F※2 | DP-38F※2 | |||
|---|---|---|---|---|---|---|---|---|
| 口徑 | 1/4″(8A) | 3/8″(10A) | 3/4″(20A) | 1″(25A) | 1″(25A) | |||
| 材料接口 | 吸入口 | Rc1/4(F) | Rc3/8(F) ※3 |
JIS法藍 10K10A |
Rc3/4(F) ※3 |
JIS法藍 10K20A |
JIS法藍 10K2A |
|
| 吐出口 | ||||||||
| 空氣接口 ※5 |
供給口 (附球閥) |
Rc1/4(F) | Rc3/8(F) | Rc1/2(F) | ||||
| 排氣口 | Rc3/8(F) (內含消音器) |
Rc3/8(F) (內含消音器) |
Rc3/4(F) (內含消音器) |
|||||
| 材質 | 本體 (接觸液體部分) |
聚四氟乙烯樹脂(PTFE，PFA) | ||||||
| 隔模片、閥 閥密封 |
聚四氟乙烯樹脂(PTFE) | |||||||
| 本體 (空氣換向部分) |
PPS樹脂 | 聚丙烯(PP) | 高密度聚乙烯(HDPE) | |||||
| 常用空氣壓力 | 0.2～0.5MPa | 0.2～0.7MPa | ||||||
| 最高吐出壓力 | 0.5MPa | 0.7MPa | ||||||
| 吐出量/工作週期※4 | 13mL | 65mL | 150mL | 300mL | 700mL | |||
| 最大吐出量※6 | 11L/min | 27L/min | 54L/min | 64L/min | 95L/min | |||
| 最大空氣消耗 | 170 L/min(ANR) |
250 L/min(ANR) |
350 L/min(ANR) |
900 L/min(ANR) |
1500 L/min(ANR) |
|||
| 固體顆粒限界※7 (最大可通過粒徑) |
― | 1mm以下 | 2mm以下 | 3mm以下 | ||||
| 黏度界線 | 0.5Pa・s以下 | 1Pa・s以下 | 2Pa・s以下 | 2.5 Pa・s以下 | ||||
| 環境溫度 | 氣溫 | 0～70℃ | ||||||
| 液溫 | 0～80℃ | |||||||
| 運轉音量 | 71dB | 82dB | 85dB | 88dB | 90dB | |||
| 重量 | 3.4kg | 6.7kg | 7.2kg | 14.6kg | 15.5kg | 32kg | 52kg | |
※1：DP-5F的閥門型式為平板型。
※2：DP-25F、DP-38F為接到訂單再生產，因此請先確定交貨期。
※3：DP-10F、DP-20F的吸入口、吐出口的連接方式可以是Rc螺紋、法藍式的NPT螺紋、ANSI法藍(特別訂做)等型式。
※4：會依使用條件不同而異。
※5：供給之氣體請使用可通過1μm過濾器的純度空氣或氮氣(N2)。
※6：最大吐出量是在常溫(20℃)清水的條件下取得的試驗數據，並且吐出量會因空氣壓力、揚程等不同而異。詳細情況請洽電話查詢。
※7：使用平板閥的型號不可用來輸送含固體顆粒的液體。
※當溫度有顯著變化時，可能發生幫浦性能無法充分發揮的情況，為了保障性能的穩定請務必注意幫浦的安裝及零件的維護｡
產品編號表
| 閥門型式 | 連接方式 | ||
|---|---|---|---|
| 幫浦尺寸 | 螺紋(PT) | 法藍 | |
| 球閥 | 5 | ― | ― |
| 10 | 853620 | 853622 | |
| 20 | 853621 | 853623 | |
| 25 | ― | 853601 | |
| 38 | ― | 853606 | |
| 平板閥 | 5 | 853656 | ― |
| 10 | 853628 | 853630 | |
| 20 | 853629 | 853631 | |
| 25 | ― | 853614 | |
| 38 | ― | 853617 | |
