NDP-15系列

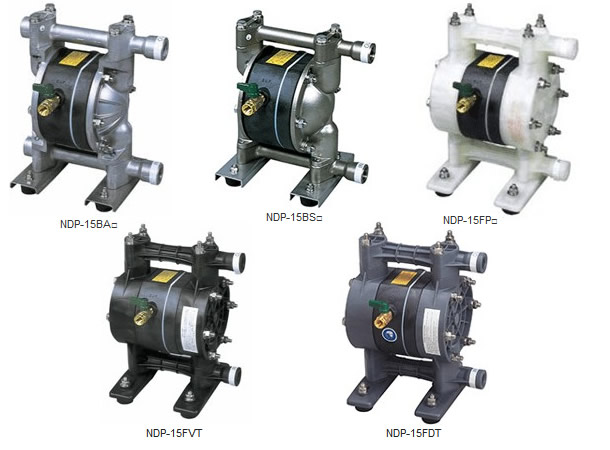

內容大圖:

口徑 1/2”(15A)最大流量約 50L/min。

體積小、重量輕的防爆型幫浦,適合搭載至各種裝置中使用。

基本參數

吐出口徑 1/2″(15A)
材料接口 吸入口 Rc1/2
吐出口
空氣接口 供給口 Rc1/4 (附空氣閥球)
吐出口 Rc3/8 內部裝有消音器)※
常用空氣壓力 0.2~0.7MPa
最高吐出壓力 0.7MPa
吐出量/工作週期 70mL
固體顆粒限值(最大可通過粒徑) 1mm 以下
重 量 NDP-15BA□:4.1kg
NDP-15BS□:6.3kg
NDP-15FP□:3.5kg
NDP-15FVT :4.3kg
NDP-15FDT :3.5kg

※消音器被組裝在幫浦本體內,為了連接遠端排氣用軟管,該處加工Rc3/8內螺紋。

【注意!】由於NDP-15系列是採用DP-10系列的隔膜,所以當需要20L/min以上的較大流量時,請選用大一型號的NDP-20系列。

本體材質

本體(接觸液體部)材質 膜片材質

C:氯丁橡膠
(CR)

N:腈類橡膠
(NBR)

T:聚四氟乙

(PTFE)

H:聚脂彈性體
(TPEE)
S:聚乙烯彈性體
(TPO)

A:鋁合金
(ADC12)

NDP-15BAC
§(851946)
NDP-15BAN
§(851947)
NDP-15BAT
§(851945)
NDP-15BAH
§(851948)
NDP-15BAS
(852680)

S:不鏽鋼
(SCS14)

NDP-15BSC
(851958)
NDP-15BSN
(851959)
NDP-15BST
§(851957)
NDP-15BSH
(851960)
NDP-15BSS
(852681)

P:聚丙烯
(PPG)

NDP-15FPC
§(851903)
NDP-15FPN
(851943)
NDP-15FPT
§(851698)
NDP-15FPH
(851905)
NDP-15FPS
(852683)
V:聚偏二氟乙烯
(PVDF)
NDP-15FVT
(852141)
D:聚醛樹脂
(POM)
NDP-15FDT
§(853780)

§:標準庫存型號


主要零件材質

型 號

NDP-15BA□

NDP-15BS□

NDP-15FP□

NDP-15FVT

NDP-15FDT

平板閥

NDP-15B□H・・・NBR  NDP-15B□S・・・EDPM
NDP-15FP□/NDP-15FVT/NDP-15FDT・・・PTFE
其他NDP-15B□□・・・同膜片材質

閥 座

A5056



SUS316



PPG

PVDF

POM

閥軸承

PA

中心圓盤

A5056

PPG(SUS304*)

PVDF(SUS304*)

POM(SUS304*)

※SUS304為內芯材質

※初期自吸揚程本系列全為1m

【注意】

本體接觸液體部份材質為樹脂的幫浦(FPT,FVT,FDT),其最高使用壓力將會受到液體溫度影響。請務必確認液體溫度與最高使用壓力的關係圖。
