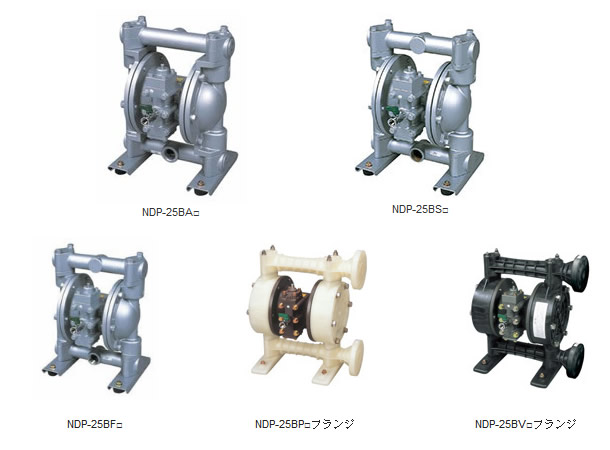

NDP-25系列

內容大圖:

口徑1”(25A) 最大流量約160L/min。防爆型幫浦,適合化學工廠等生產線上使用。

基本參數

吐出口徑 1″(25A)
材料接口 吸入口 JIS相當於10K 25A ※
吐出口
空氣接口 供給口 Rc3/8 (附空氣閥球)
吐出口 Rc3/4 內部裝有消音器)※
常用空氣壓力 0.2~0.7MPa
最高吐出壓力 0.7MPa
吐出量/工作週期 聚四氟乙烯隔膜片:600mL
橡膠系列隔膜片:500mL
固體顆粒限值(最大可通過粒徑) 3mm 以下
重 量 NDP-25BA□:13.0kg
NDP-25BS□:20.0kg
NDP-25BF□:20.0kg
NDP-25BP□:11.0kg
NDP-25BV□:13.5kg

※ 螺紋型號的口徑是Rc1"。 ※BA□、BS□、BF□型的材質接口是螺紋型時,連接尺寸為Rc1"。

本體材質

本體材質
(接觸液體部份)
膜片材質
C:氯丁橡膠
(CR)
N:腈類橡膠
(NBR)
E:三元乙丙橡膠
(EPDM)
V:氟橡膠
(FKM)

A:鋁合金
(AC4C-T6)

NDP-25BAC
§(851328)
NDP-25BAN
§(851329)

NDP-25BAE
(851330)

 NDP-25BAV
(851331)

S:不鏽鋼
(SCS14)

NDP-25BSC
§(851338)
NDP-25BSN
(851339)

NDP-25BSE
(851340)

 NDP-25BSV
(851341)

F:鑄鐵
(S45C)

NDP-25BFC
(851333)
NDP-25BFN
(851334)

NDP-25BFE
(851335)

 NDP-25BFV
(851336)

P:聚丙烯
(PPG)

NDP-25BPC-FL
§(853835)
NDP-25BPN-FL
§(853836)

 NDP-25BPE-FL
§(853837)

NDP-25BPV-FL
§(853838)

P:聚丙烯
(PPG)螺紋接口

NDP-25BPC
(851669)

NDP-25BPN
(852598)

NDP-25BPE
(852600)

NDP-25BPV
(852599)

V:聚偏二氟乙烯
(PVDF)

NDP-25BVE-FL
(853851)

 NDP-25BVV-FL
(853852)

V: 聚偏二氟乙烯
(PVDF) 螺紋接口

 ―

 ―

NDP-25BVE
(852594)

NDP-25BVV
(852900)

本體材質
(接觸液體部份)
膜片材質
T: 聚四氟乙

(PTFE)
H:聚脂彈性體
(TPEE)
S:聚乙烯彈性體
(TPO)
H/T ※

A:鋁合金
(AC4C-T6)

NDP-25BAT
§(851332)

NDP-25BAH
§(851731)

NDP-25BAS
(852696)

NDP-BAH/T
(851878)

S:不鏽鋼
(SCS14)

NDP-25BST
(851342)

NDP-25BSH
§(851733)

NDP-25BSS
(852698)

NDP-BSH/T
(851879)

F:鑄鐵
(S45C)

NDP-25BFT
(851337)

NDP-25BFH
(851732)

NDP-25BFS
(852697)

NDP-BFH/T
(851880)

P:聚丙烯
(PPG)

NDP-25BPT-FL
§(853839)

NDP-25BPH-FL
§(853840)

NDP-25BPS-FL
§(853841)

NDP-25BPH/T-FL
§(853842)

P:聚丙烯
(PPG)螺紋接口

NDP-25BPT
(851670)

NDP-25BPH
(851735)

NDP-25BPS
(852699)

NDP-25BPH/T
(851881)

V:聚偏二氟乙烯
(PVDF)

NDP-25BVT-FL
(853853)

NDP-25BVH-FL
(853854)

V: 聚偏二氟乙烯
(PVDF) 螺紋接口

NDP-25BVT
(852218)

NDP-25BVH
(852278)

 ―

§:標準庫存型號
※H/T是指隔膜片為聚脂彈性體(TPEE)材料,球為聚四氟乙烯(PTFE)材料的型號。


主要零件材質

型 號

NDP25-BA□

NDP25-BS□

NDP25-BF□

NDP25-BP□

NDP25-BV□

平板閥

 NDP25-B□H・・・NBR    NDP-25B□S・・・EPDM
其他NDP-25B□□・・・同膜片材質

閥 座

SMS1025

SUS316

PPG

PVDF

閥軸承

A5056

SCS14

中心圓盤

NDP25-BA□・・・A5056            NDP-25BP□・・・PPG(*SCS13)
NDP-25BV□・・・PVDF(*SCS13)  其他NDP-25B□□・・・SUS316

※ SCS13 為內芯材質

【注意】

體接觸液體部份材質為樹脂的幫浦(BP□、BV□),其最高使用壓力將會受到液體溫度影響。請務必確認液體溫度與最高使用壓力的關係圖。
