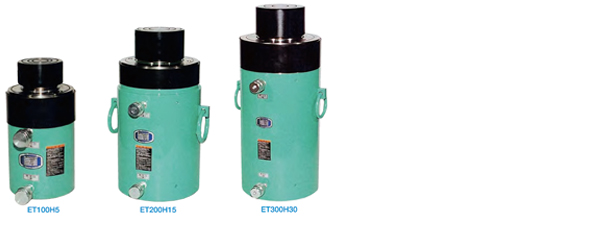

ET-H型｜油壓回復型
內容大圖:
活塞滑動部份的銅合金活塞桿，採用硬鉻電鍍；油壓缸、活塞採用SCM435熱處理之強化材質；
耦合器之螺絲直徑為Rc1/2、3/4。
建議加裝防止落下閥，以防配管、軟管因破損而急速落下造成傷害。
為避免往復油壓型千斤頂迴路組塞，建議使用千斤頂專用安全閥。
型號表示
產品規格
| 產品編號 | 荷重 kN(tf) |
衝程 (mm) |
最低高度 (mm) |
油壓缸外徑 (mm) |
重量 (kg) |
|---|---|---|---|---|---|
| ET100H5 | 1000(100) | 50 | 328 | 180 | 55 |
| ET100H15 | 1000(100) | 150 | 462 | 180 | 78 |
| ET100H30 | 1000(100) | 300 | 613 | 180 | 98 |
| ET100H50 | 1000(100) | 500 | 867 | 180 | 138 |
| ET200H15 | 2000(200) | 150 | 498 | 255 | 163 |
| ET200H30 | 2000(200) | 300 | 648 | 255 | 208 |
| ET200H50 | 2000(200) | 500 | 926 | 255 | 293 |
| ET200H100 | 2000(200) | 1000 | 1466 | 255 | 450 |
| ET300H30 | 3000(300) | 300 | 710 | 315 | 383 |
| ET300H50 | 3000(300) | 500 | 1020 | 315 | 500 |
| ET300H100 | 3000(300) | 1000 | 1520 | 315 | 720 |
| ET500H30 | 5000(500) | 300 | 775 | 405 | 610 |
| ET500H50 | 5000(500) | 500 | 1120 | 405 | 930 |
| ET500H100 | 5000(500) | 1000 | 1620 | 405 | 1300 |
| ET1000H100 | 10000(1000) | 1000 | 2020 | 590 | 3400 |
