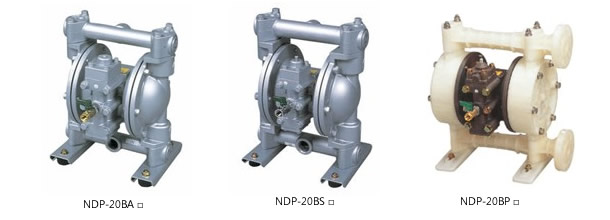

NDP-20系列

內容大圖:

口徑 1/2”(15A)最大流量約 50L/min。

體積小、重量輕的防爆型幫浦，適合搭載至各種裝置中使用。

基本參數

吐出口徑		3/4″（20A）
材料接口	吸入口	JIS相當於10K 25A ※
	吐出口
空氣接口	供給口	Rc1/4　（附空氣閥球）
	吐出口	Rc3/4　內部裝有消音器）※
常用空氣壓力		0.2～0.7MPa
最高吐出壓力		0.7MPa
吐出量／工作週期		聚四氟乙烯隔膜片：240mL 橡膠系列隔膜片：350mL
固體顆粒限值（最大可通過粒徑）		2mm 以下
重量		NDP-20BA□： 9.0kg NDP-20BS□：14.0kg NDP-20BP□： 8.0kg

※螺紋型號的口徑是Rc3/4″。
※BA□、BS□型號的材質接口是螺紋型時，連接尺寸為 Rc3/4″。

本體材質

本體材質（接觸液體部份）	膜片材質
本體材質（接觸液體部份）	C：氯丁橡膠 (CR）	N：腈類橡膠（NBR）	E：三元乙丙橡膠 (EPDM）	V：氟橡膠 (FKM)
A：鋁合金（AC4C-T6）	NDP-20BAC §（851316）	NDP-20BAN §（851317）	NDP-20BAE （851318）	NDP-20BAV （851319）
S：不鏽鋼（SCS14）	NDP-20BSC §（851321）	NDP-20BSN （851322）	NDP-20BSE （851323）	NDP-20BSV （851324）
P：聚丙烯（PPG）	NDP-20BPC-FL §（853819）	NDP-20BPN-FL §（853820）	NDP-20BPE-FL §（853821）	NDP-20BPV-FL §（853822）
P：聚丙烯（PPG）螺紋接口	NDP-20BPC §（851663）	NDP-20BPN §（852596）	NDP-20BPE §（852407）	NDP-20BPV §（852597）

本體材質（接觸液體部份）	膜片材質
本體材質（接觸液體部份）	T：聚四氟乙  (PTFE）	H：聚脂彈性體 (TPEE)	S：聚乙烯彈性體 (TPO)	H/T ※
A：鋁合金（AC4C-T6）	NDP-20BAT §（851320）	NDP-20BAH §（851729）	NDP-20BAS （852690）	NDP-20BAH/T §（851875）
S：不鏽鋼（SCS14）	NDP-20BST §（851325）	NDP-20BSH （851730）	NDP-20BSS （852691）	NDP-20BSH/T §（851876）
P：聚丙烯（PPG）	NDP-20BPT-FL §（853823）	NDP-20BPH-FL §（853824）	NDP-20BPS-FL §（853825）	NDP-20BPH/T-FL §（853826）
P：聚丙烯（PPG）螺紋接口	NDP-20BPT §（851664）	NDP-20BPH §（851734）	NDP-20BPS §（852692）	NDP-20BPH/T §（851877）

§：標準庫存型號
※H/T是指隔膜片為聚脂彈性體（TPEE）材料，球為聚四氟乙烯（PTFE）材料的型號。

主要零件材質

型號	NDP-20BA □	NDP-20BS□	NDP-20BP□
平板閥	NDP-20B□H・・・NBR　NDP-20B□S・・・EPDM 其他NDP-20B□□・・・同膜片材質
閥座	SMS1025	SUS316	PPG
閥軸承	A5056	SCS14	PPG
中心圓盤	NDP-20BAT・・・A5056　NFP-20BP□・・・PPG(SCS13*) 其他NDP-20Ｂ□□・・・SUS316

※ SCS13 為內芯材質

【注意】

體接觸液體部份材質為樹脂的幫浦（BP□），其最高使用壓力將會受到液體溫度影響。

請務必確認液體溫度與最高使用壓力的關係圖。
