NDP-5系列

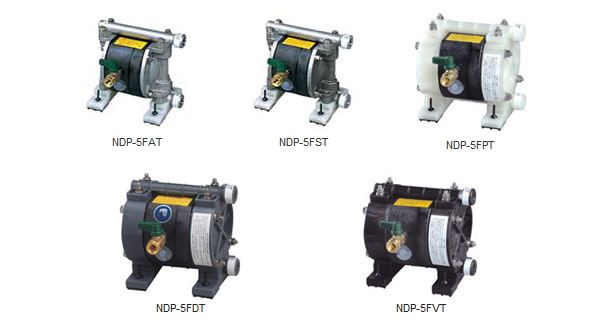

內容大圖:
口徑1/4"(8A) 最大流量約10L/min。體積小、重量輕，適合搭載至各種裝置中使用。
基本參數
| 吐出口徑 | 1/4″（8A） | |
| 材料接口 | 吸入口 | Rc1/4 |
| 吐出口 | ||
| 空氣接口 | 供給口 | Rc1/4 （附空氣閥球） |
| 吐出口 | Rc3/8 內部裝有消音器）※ | |
| 常用空氣壓力 | 0.2～0.7MPa | |
| 最高吐出壓力 | 0.7MPa | |
| 吐出量／工作週期 | 20mL | |
| 固體顆粒限值（最大可通過粒徑） | ― | |
| 重 量 | NDP-5FAT：1.6kg NDP-5FST：2.7kg NDP-5FPT：1.3kg NDP-5FVT：1.7kg NDP-5FDT：1.4kg |
|
※消音器被組裝在幫浦本體內，為了連接遠端排氣用軟管，該處加工Rc3/8內螺紋。
本體材質
| 本體（接觸液體部份）材質 | 膜片材質 |
|
T：聚四氟乙烯（PTFE） |
|
|
A：鋁合金（AC4C-T6） |
NDP-5FAT §（851496） |
|
S：不鏽鋼（SCS14） |
NDP-5FST §（851497） |
|
P：聚丙烯（PPG） |
NDP-5FPT §（851306） |
|
V：聚偏二氟乙烯（PVDF） |
NDP-5FVT §（852110） |
|
D：聚醛樹脂（POM） |
NDP-5FDT §（853779） |
§：標準庫存型號
主要零件材質
|
型 號 |
NDP-5FAT |
DP-5FST |
DP-5FPT |
NDP-5FVT |
NDP-5FDT |
|
平板閥 |
PTFE |
||||
|
閥 座 |
SUS316 |
PPG |
PVDF |
POM |
|
|
閥軸承 |
|||||
|
中心圓盤 |
A5056 |
SUS316 |
PPG(SUS304*) |
PVDF(SUS304*) |
POM(SUS304*) |
※SUS304為內芯材質
【注意】
本體接觸液體部份材質為樹脂的幫浦（FPT,FVT,FDT），其最高使用壓力將會受到液體溫度影響。請務必確認液體溫度與最高使用壓力的關係圖。
