NDP-80系列

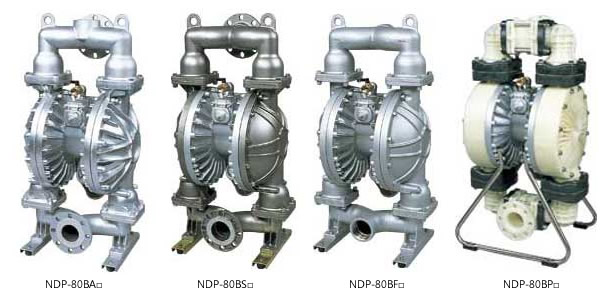

內容大圖:

口徑 3”(80A) 最大流量約 800L/min。高吐出量的防爆型幫浦，適合石油工廠、船駁搭載等用途。

基本參數

吐出口徑		3″（80mm）
材料接口	吸入口	JIS相當於10K 80A ※
	吐出口
空氣接口	供給口	Rc3/4　（附空氣閥球）
	吐出口	Rc1　內部裝有消音器）※
常用空氣壓力		0.2～0.7MPa
最高吐出壓力		0.7MPa
吐出量／工作週期		聚四氟乙烯隔膜片：8.5L 橡膠系列隔膜片：3.8L
固體顆粒限值（最大可通過粒徑）		10mm 以下
重量		NDP-80BA□： 65kg NDP-80BS□：102kg NDP-80BF□：112kg NDP-80BP□： 64kg

※ 鑄鐵（FC250）NDP-80BF□系列的材質接口是螺紋型時，連接尺寸為Rc3。

本體材質

本體材質（接觸液體部份）	膜片材質
本體材質（接觸液體部份）	C：氯丁橡膠 (CR）	N：腈類橡膠（NBR）	E：三元乙丙橡膠 (EPDM）	V：氟橡膠 (FKM)
A：鋁合金（AC4C-T6）	NDP-80BAC （852667）	NDP-80BAN （852338）	NDP-80BAE （852668）	NDP-80BAV （852316）
S：不鏽鋼（SCS14）	NDP-80BSC （852669）	NDP-80BSN （852341）	NDP-80BSE （852670）	NDP-80BSV （852317）
F：鑄鐵（S45C）	NDP-80BFC （852852）	NDP-80BFN （852848）	NDP-80BFE （852853）	NDP-80BFV （852851）
P：聚丙烯（PPG）	NDP-80BPC （852671）	NDP-80BPN （852344）	NDP-80BPE （852672）	NDP-80BPV （852318）

本體材質（接觸液體部份）	膜片材質
本體材質（接觸液體部份）	T：聚四氟乙  (PTFE）	H：聚脂彈性體 (TPEE)	S：聚乙烯彈性體 (TPO)	H/T ※
A：鋁合金（AC4C-T6）	NDP-80BAT （852340）	NDP-80BAH （852339）	NDP-80BAS （852713）	NDP-80BAH/T (853033)
S：不鏽鋼（SCS14）	NDP-80BST （852343）	NDP-80BSH （852342）	NDP-80BSS （852723）	NDP-80BSH/T (853034)
F：鑄鐵（S45C）	NDP-80BFT （852850）	NDP-80BFH （852849）	NDP-80BFS （852854）	NDP-80BFH/T (853035)
P：聚丙烯（PPG）	NDP-80BPT （852346）	NDP-80BPH （852345）	NDP-80BPS （852724）	NDP-80BPH/T (853036)

§：標準庫存型號
※H/T是指隔膜片為聚脂彈性體（TPEE）材料，球為聚四氟乙烯（PTFE）材料的型號。

主要零件材質

型號	NDP-50BA□	NDP-50BS□	NDP-50BF□	NDP-50BP□
平板閥	NDP-50B□H→NBR NDP-50B□S→EPDM 其他同膜片材質
閥座	NDP-80BAT→A5056 其他→同膜片材質	NDP-80BST→SUS316 其他→同膜片材質	NDP-80BFT→SUS316 其他同膜片材質	PP
閥軸承	全系列皆與本體材質相同
中心圓盤	A5056	SUS316		PPG(SCS13)

※ SCS13 為內芯材質

【注意】

體接觸液體部份材質為樹脂的幫浦（BP□），其最高使用壓力將會受到液體溫度影響。請務必確認液體溫度與最高使用壓力的關係圖。
